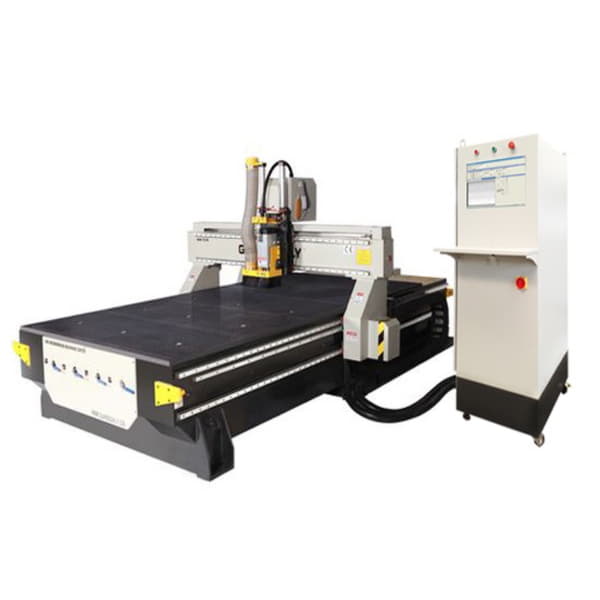

Фрезерный станок с ЧПУ LTT-G2130C с револьверной сменой инструмента

Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании.

Станок с автоматической сменой инструмента в основном используется для обработки дерева. Автоматическая смена инструмента существенно экономит время при мелкосерийном и серийном производстве.

Особенности

• В основе станка - жесткая стальная рамная конструкция.

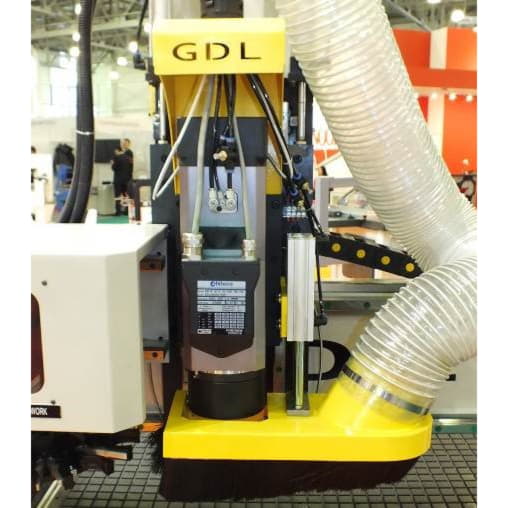

• Отдельные аспирационный колпак для шпинделя фрезы с центральным аспирационным патрубком для подключения к аспирационной системе заказчика.
• Система направляющих и техника привода
• Привод зубчатой рейки по оси X, Y, а также шарико-винтовая пара по оси Z производится по системе пылезащищённых линейных направляющих. Пути перемещения по осям: X = 3000 мм, Y = 2100 мм, Z = 300 мм.
• Цифровая система привода в направлении осей X, Y, Z
• Векторная скорость перемещения по осям: X/Y = 60 м/мин, Z = 25 м/мин
• Система управления станком SYNTEC
• Широкие высокоточные направляющие (Тайвань)
• Шестерня-рейка с косым зубом (Тайвань)
• Сервоприводы всех осей YASKAWA (Тайвань)
• Мощный шпиндель 9 кВт SCM (Италия), воздушное охлаждение
• Револьверная система смены инструмента SCM (Италия)
• ЧПУ Sintec
• DSP-пульт
• Инвертор Delta (Тайвань)
• Драйверы перемещения по осям YASKAWA (Тайвань)
• Высокая скорость перемещения, до 50 м/мин.
• Надёжный и мощный вакуумный насос 5,5кВт
• Комбинированный рабочий стол 1300 х 2500 мм
• Высота обработки не менее 260мм

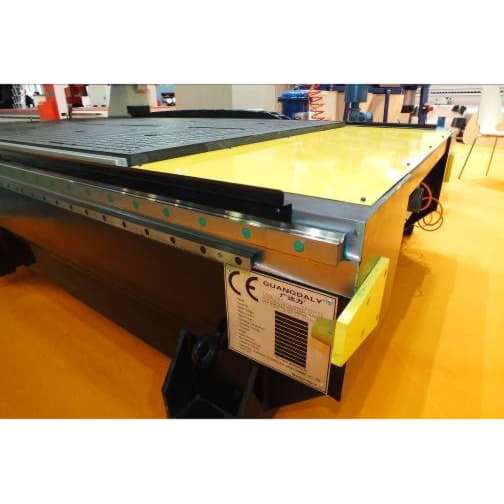

• Жесткая стальная массивная рамная конструкция станины.
• Широкие плоские высокоточные направляющие (Тайвань)
• Сервоприводы всех осей YASKAWA (Тайвань)

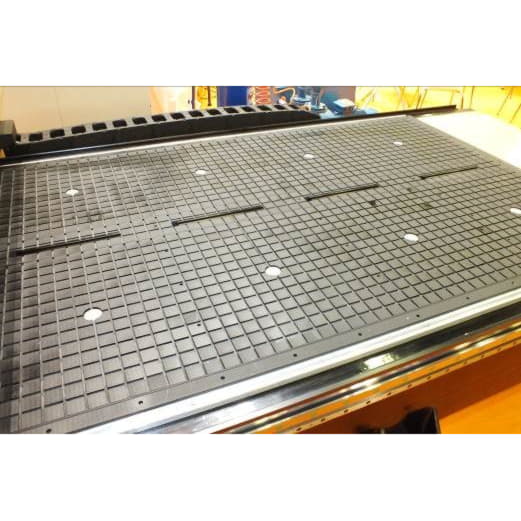

• Комбинированный рабочий стол позволяющий фиксировать заготовки как с помощью вакуума, так и механическими прижимами.
• Шестерня-рейка с косым зубом (Тайвань)
• Надёжный высокооборотный до 24000об/мин. и мощный 9 кВт. шпиндель HITECO ( SCM Италия)

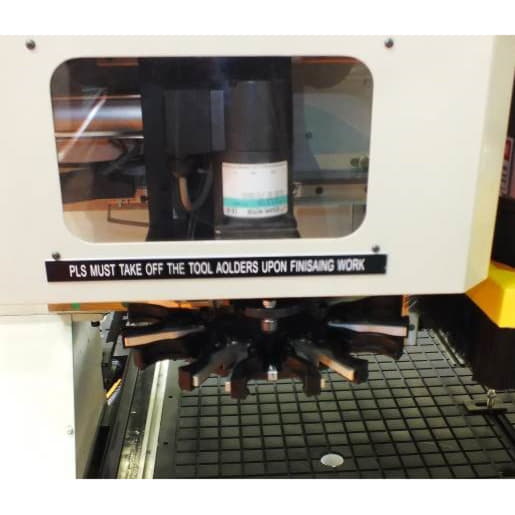

• Револьверная смена инструмента, позволяющая сократить технологическое время.
• Отдельностоящий подвижный шкаф управления.

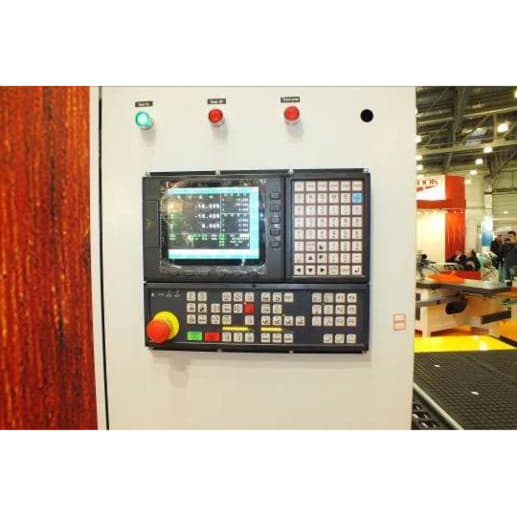

• Система управления станком SYNTEC (Тайвань)

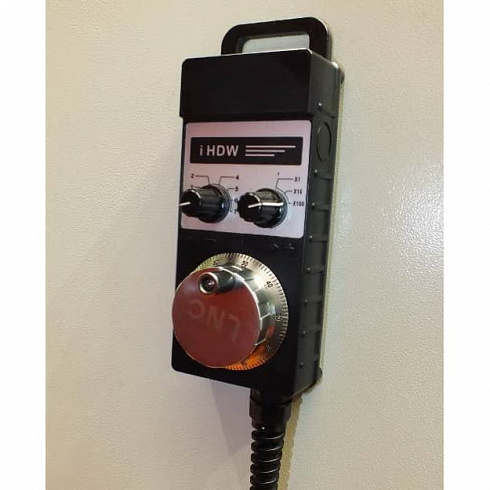

• DSP-пульт для удобства управления станком в режиме наладки

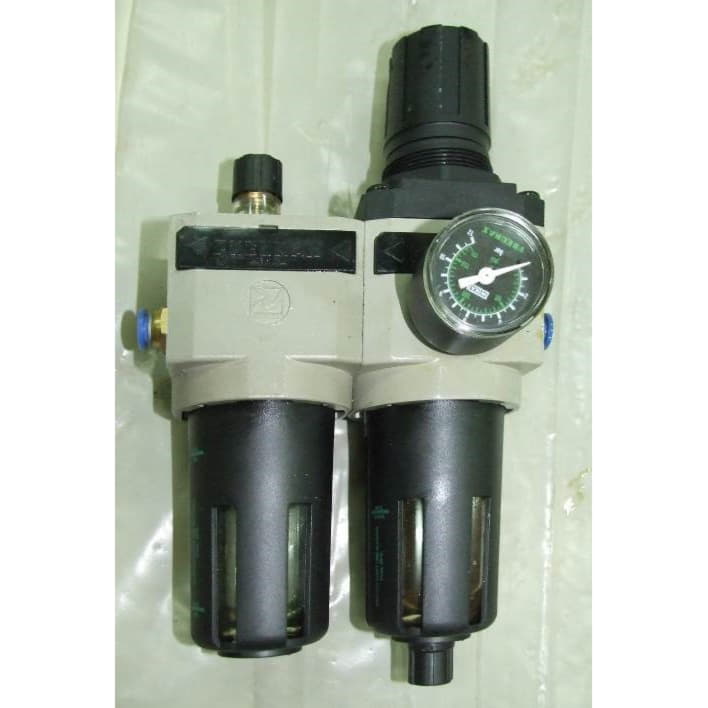

• Система подготовки воздуха.
• Программируемая централизованная система смазки позволяет точно настроить подачу смазки на подвижные части станка.

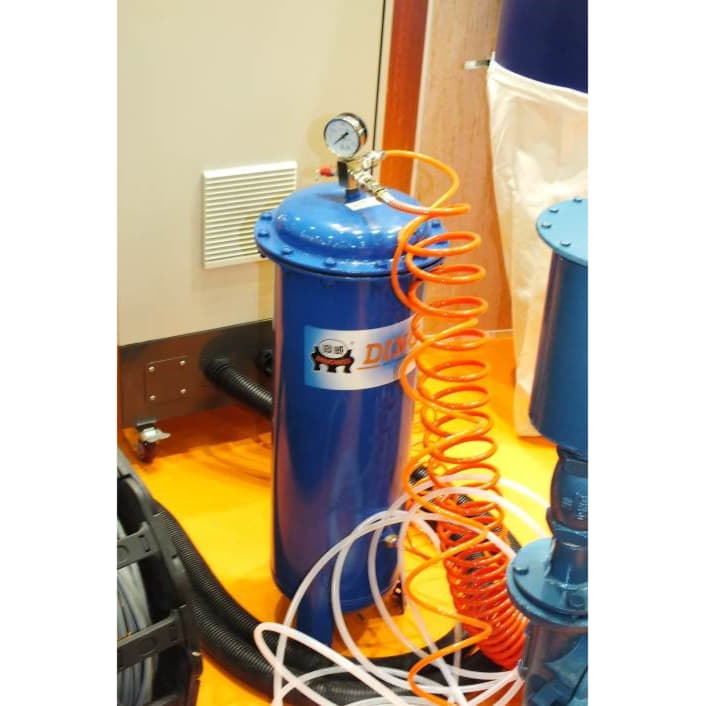

• Воздушный ресивер для компенсации перепада давлений в пневмосистеме станка при работе.
• Простой и надёжный водоциркуляционный вакуумный насос 5,5 кВт.

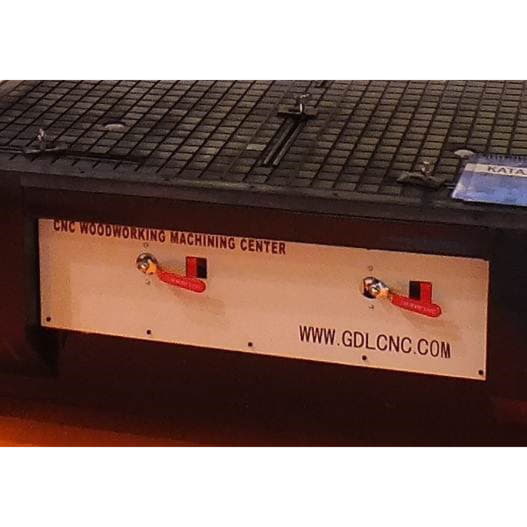

• Управление подачи вакуума на стол делится на две зоны и управляются механическими клапанами с передней панели станка.

Комплектация

• Ключи - 1 компл.
• Патроны HSK63F, ER32 – 8шт.
• Пневмопистолет
• Струбцины крепления
• Оптический датчик
• Инструментальные ящики – 2шт.

Технические характеристики
